Gemeinschaftsschule Ratzeburg
Objektbeschreibung

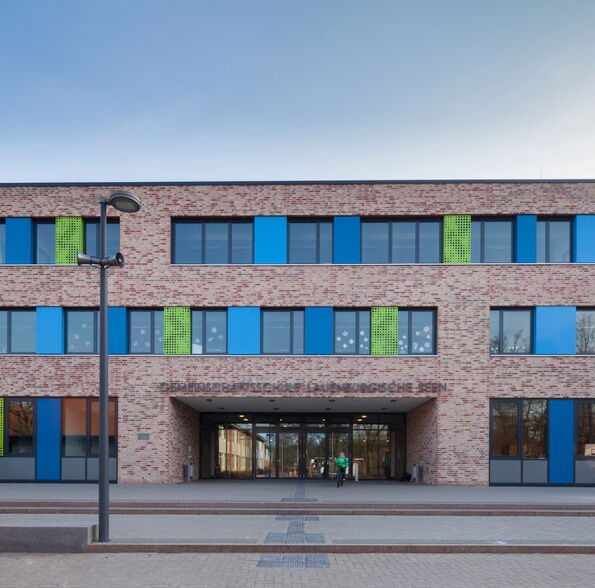

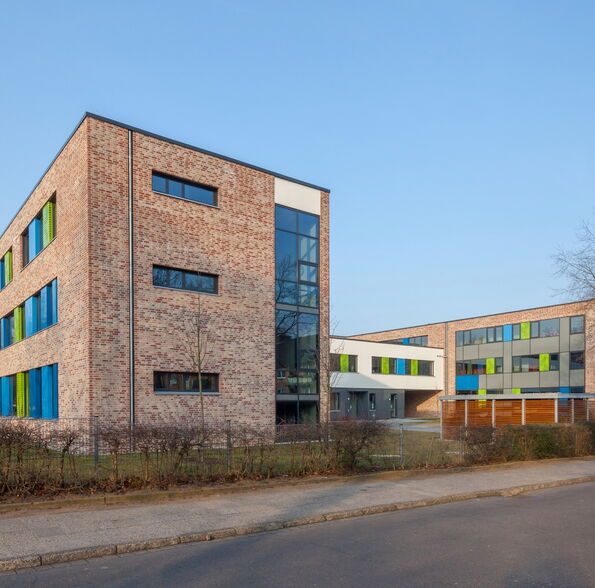

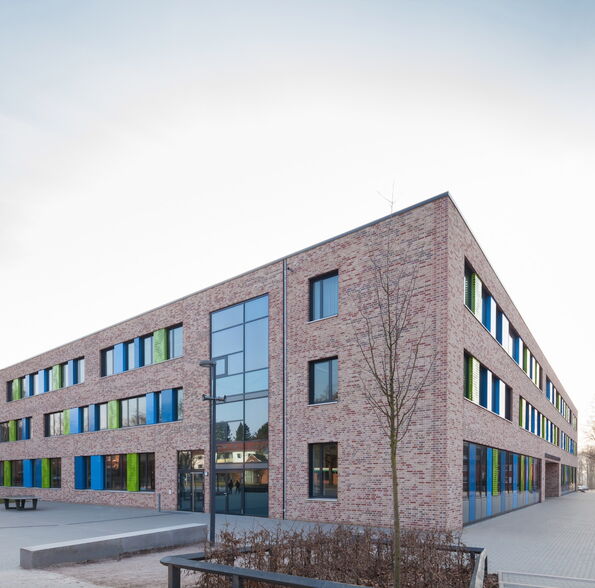

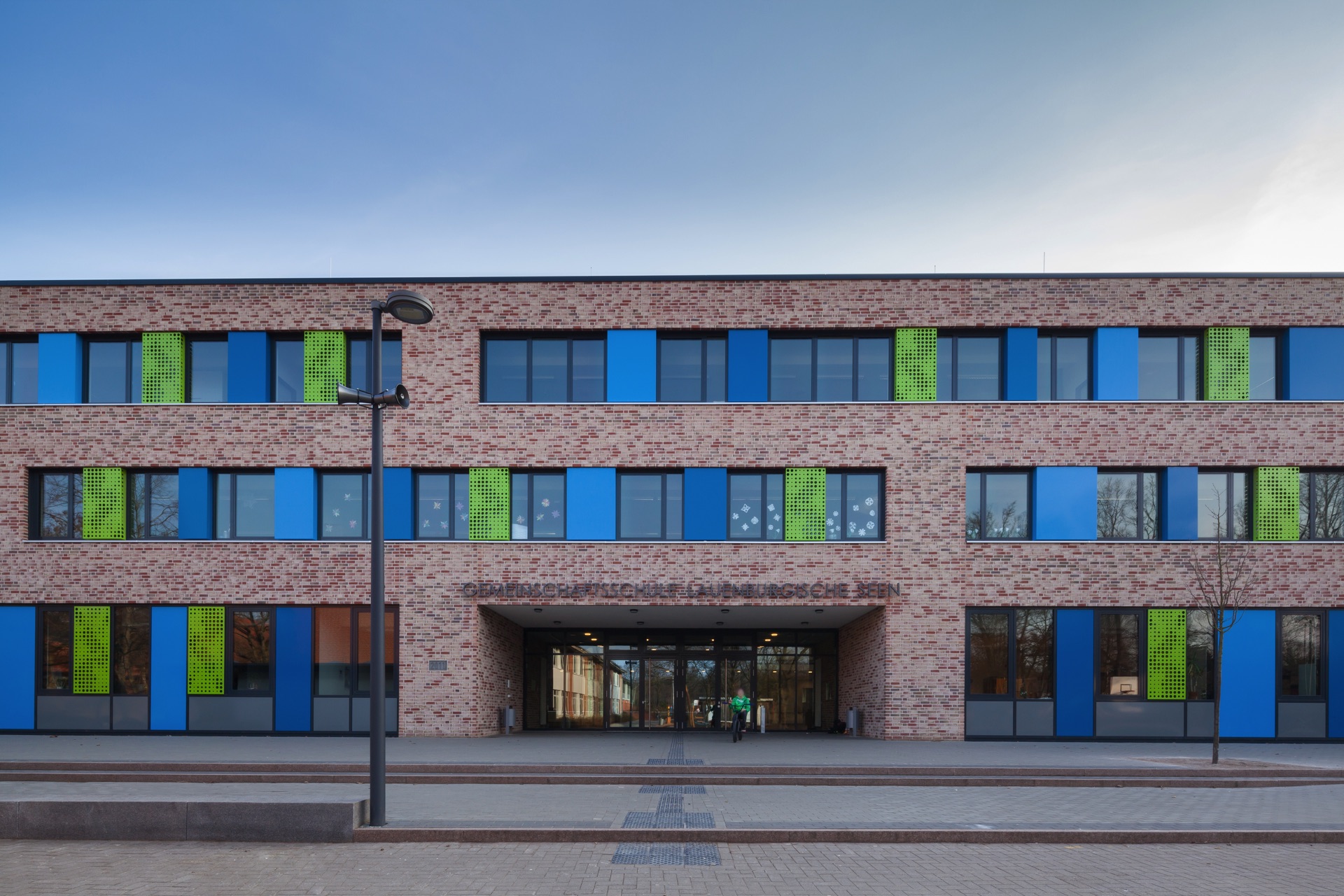

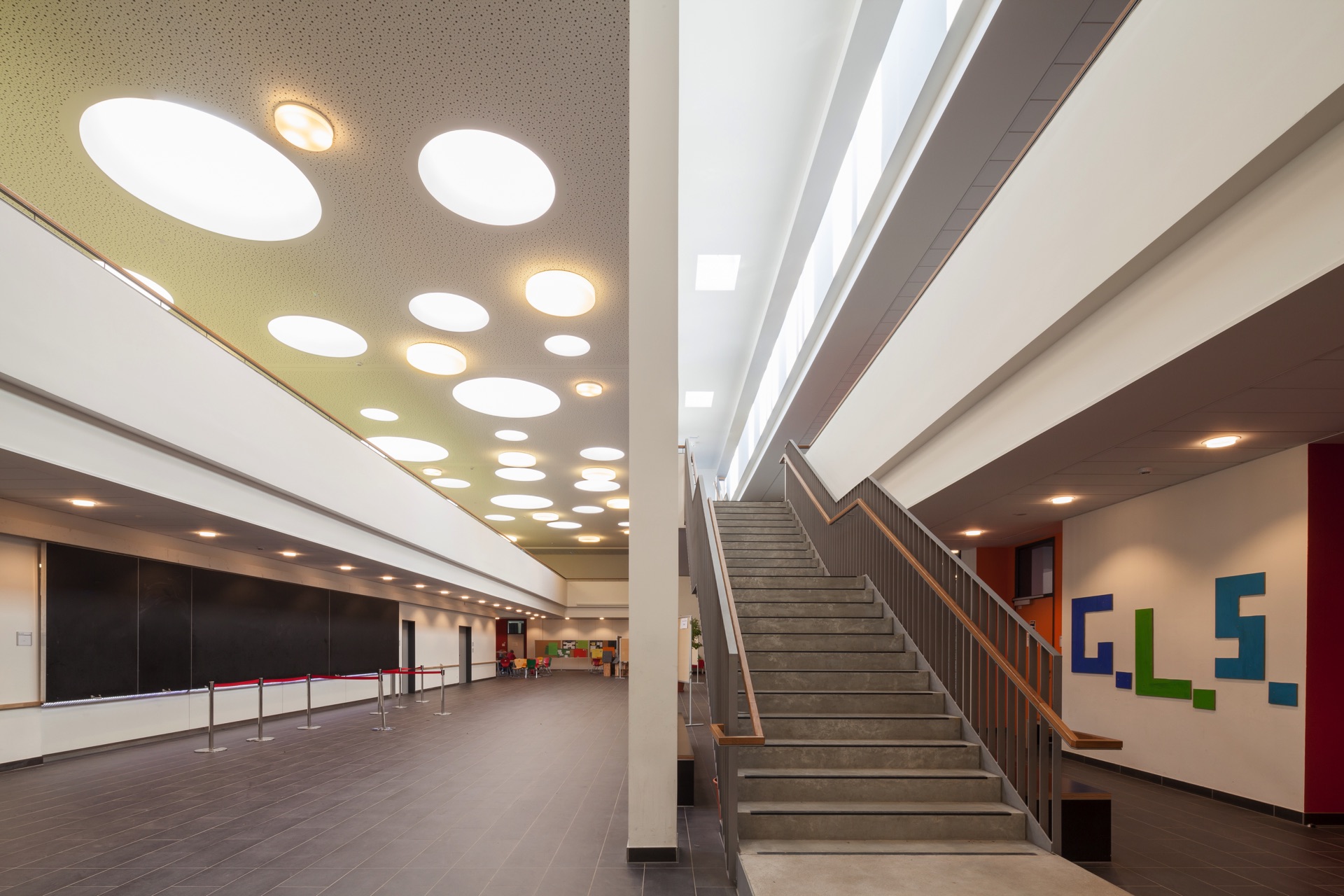

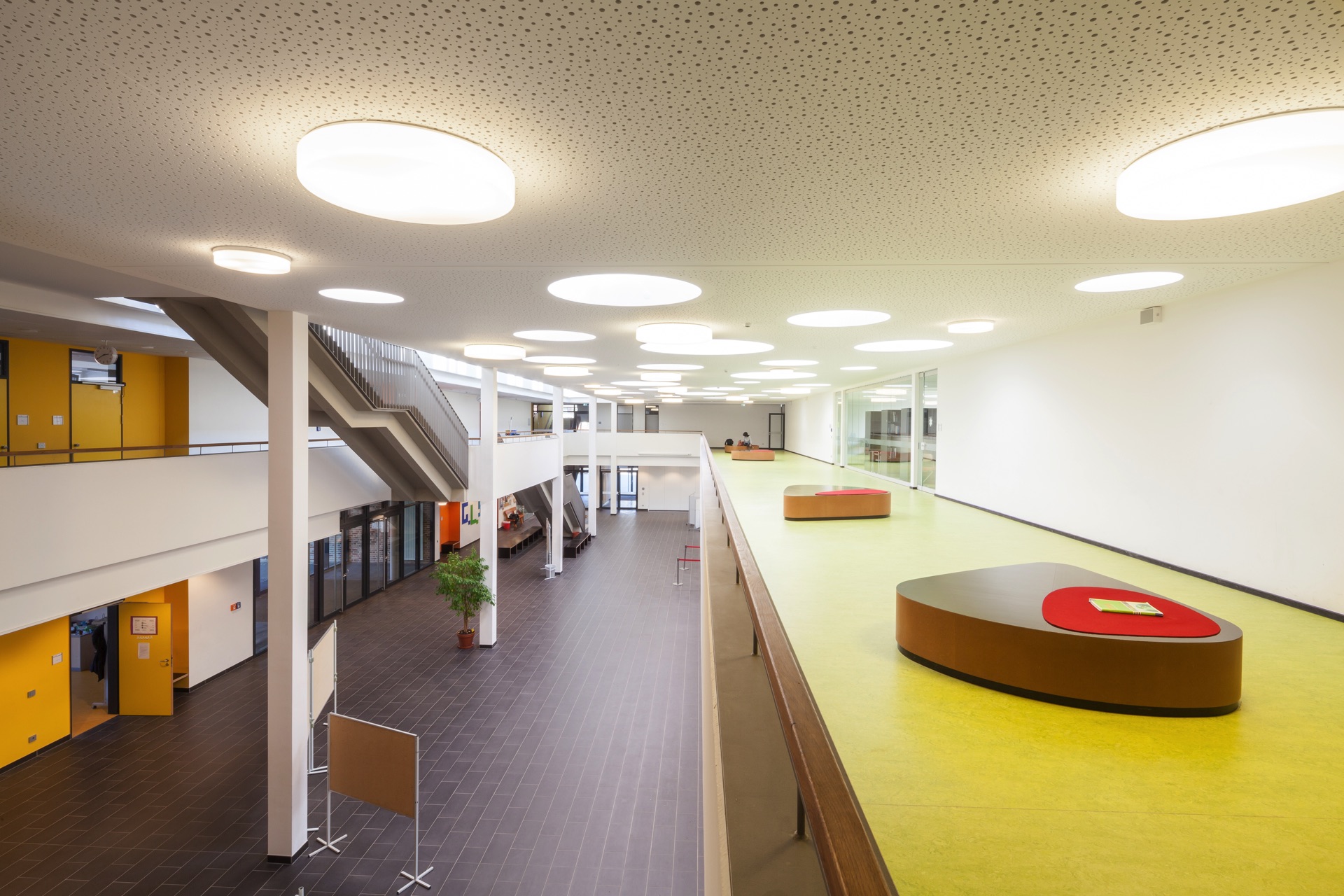

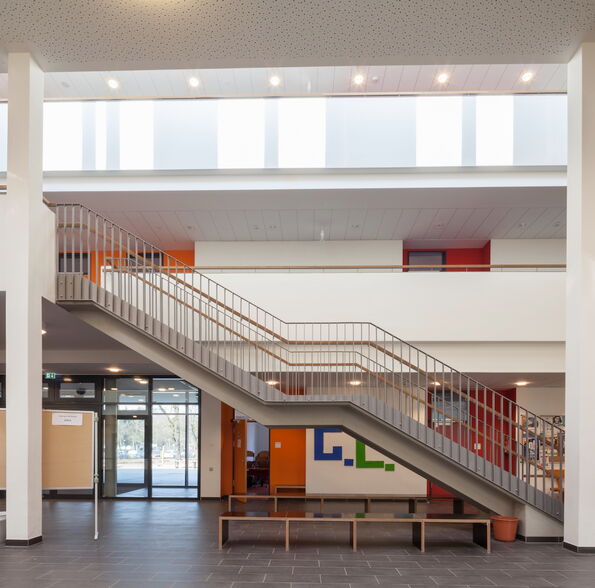

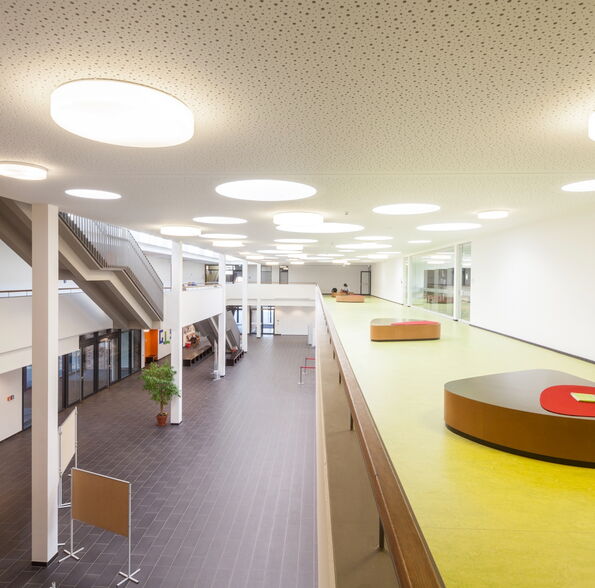

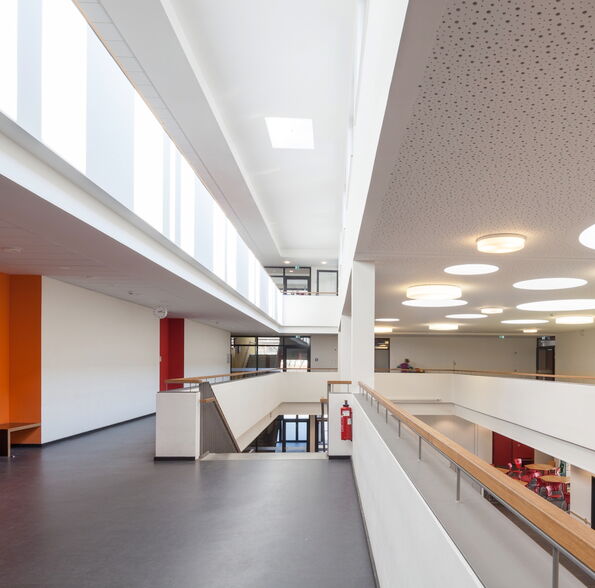

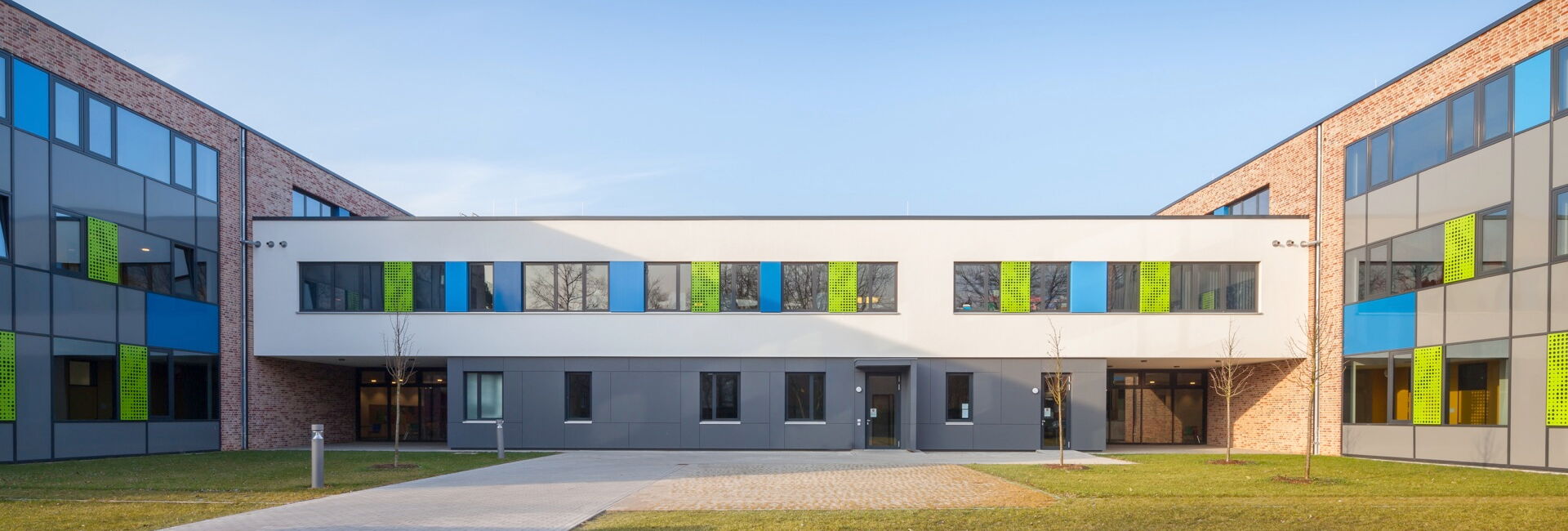

Bei dem geplanten Objekt handelt es sich um den Neubau eines Schulgebäudes auf dem Grundstück der Grundschule Vorstadt. Der Gebäudekomplex gliedert sich in die Bereiche Klassentrakte, Forum und Mensa.
Die Flachgründung besteht aus Streifen- und Einzelfundamenten und einer Sohlplatte. Das Dach der Markthalle wird als Sheddach mit BSH-Bindern als Haupt- und Nebenträgern konzipiert. Die Geschossdecken werden in weiten Bereichen als kreuzweise bewehrte Stb.-Elementdecken konzipiert. Das Mittelauflager bilden in der Regel Mauerwerkswände. Teilweise kommen Stahlbetonwände zur Ausführung. Diese werden in Teilbereichen gleichzeitig die Deckenlasten der Ober- und des Erdgeschosses in Form von „Wandartigen Trägern“ weiterleiten.
Die Aussteifung erfolgt über die Stahlbetondeckenscheiben in die in ausreichend vorhandenen massiven Wandscheiben in allen Geschossen.
Bauherr | Stadt Ratzeburg und Schulverband Ratzeburg Unter den Linden 1 23909 Ratzeburg |
---|---|
Generalplaner, Auftraggeber & Architekt |
ppp architekten+stadtplaner GmbH Kanalstraße 52 235552 Lübeck |
Standort |
Heinrich-Scheele-Straße, 23909 Ratzeburg |
Gebäudedaten | Planung 2009 - 2011 Baubeginn 2011 Fertigstellung 2013 BGF 6190 m² Bauwerkskosten: 6,9 Mio. € |
Unsere Leistungen | Tragwerksplanung: Phase 1 bis 6, § 49 HOAI |
